Construction de 2 Courts de Tennis Couverts
Chantier : Construction de 2 courts de tennis couverts à Etiolles 91.

Maîtrise d'Ouvrage : Ville d'Etiolles 91
Budget : 0.45 M€uro.







--

Principe : Ce projet est constitué d'un bâtiment de 36 par 36 mètres pour couverture de deux courts de tennis . L'enveloppe extérieure est composée d'un bardage simple peau ; l'ossature porteuse est composée de 2 x 6 demi-portiques en charpente métallique espacés tous les 9/4.5 mètres . L'élaboration du projet a été menée en relation avec les services instructeurs des monuments historiques ; le site d'Etiolles étant protégé .

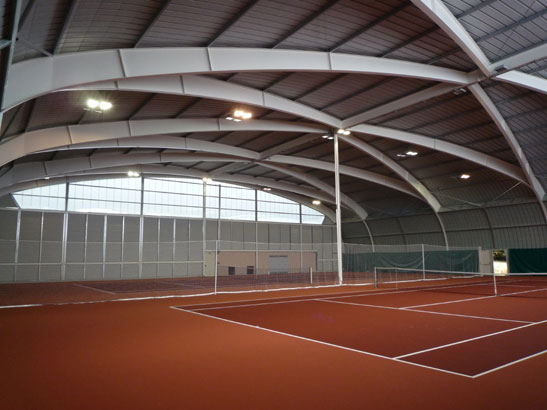

pr1air Vues intérieures : Ces vues permettent de visualiser l'ambiance intérieure ainsi que le traitement des matériaux ; peau en bardage acier simple peau (protection anti-condensation), charpente métallique cintrée, sol sportif en résine sur support bitumineux




---


STRUCTURE - CHARPENTE

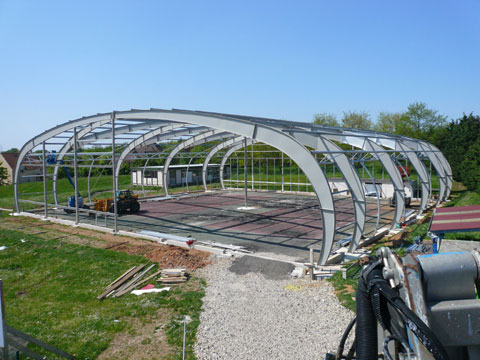

-----------------------Le principe structurel de la charpente est celui de demi-portiques cintrés venant se fixer sur un double portique central ; les demi-portiques sont constitués de poteaux métalliques type PRS courbes s'évasant en forme de V au droit de leur jonction avec les arbalétriers rejoignant le portique central. La portée des demi-portiques est de 18.50 mètres .Seuls les portiques de rive sur façade sont mono-blocs; articulés en pieds et en tête..



22222222 1111111222
Détails - Matériaux :
Diaporama sur l'ensemble des phases du chantier

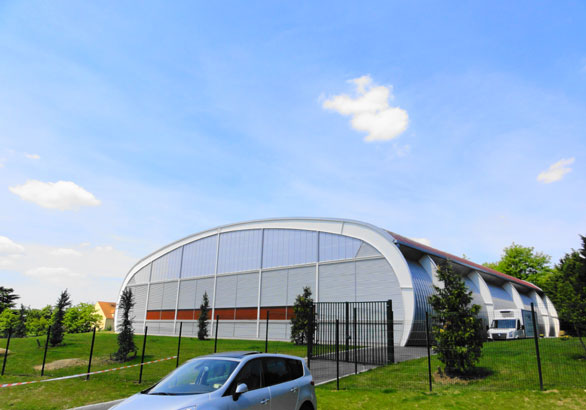

Le bardage extérieur est du type bacs aciers à ondes sinusoîdales; l'ensemble est calepiné par rapport à la structure principale qui est apparente à l'extérieur.Sur les pignons le bardage est cintré en usine.Les bandes éclairantes sont traitées en panneaux polycarbonate type Dampalon. En complément au bardage acier, un traitement en panneaux bois hydrofuge a été retenu en façade principale.
